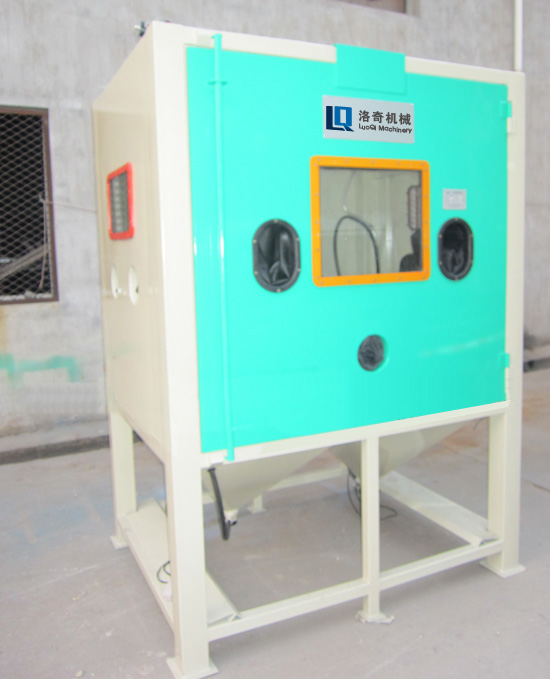

LQ-1612-2B:非标大型模具手动喷砂机
时间:2013-11-27 16:13来源:未知作者:管理员点击:次
热门标签:6 2 1 3 朔料砂，尼龙砂.4 公司新春寄语铸钢丸陶瓷珠黑碳化硅
1-1、         产品介绍(工作原理)：

    本机采用压送式喷砂(喷丸)机构，即利用压缩空气在高压罐内高速流动行成高压作用，将高压罐内的砂料通过输砂管喷出，然后随压缩气流由喷枪嘴高速喷射到工件表面，达到喷砂加工的目的。

1-2.本机特点：

A.本机设计新颖，结构简单可靠，操作方便，加工效率高，能源消耗低。

B.喷枪组采用固定机构，可调节喷射距离、角度、以达到最佳喷砂效果，也可以由工人拿在手上自由针对工件均匀喷砂。

C.本机采用喷砂主机，分离式分离器,旋风分离加压罐，推车转盘，水膜除尘系统分体组合,能将可继续使用的磨料和无用的粉尘分离，因此能大大降低磨料的消耗。

1-4、喷砂机结构：

1.机壳采用3.0-6.0mm冷扎钢板焊接制成，表面喷塑，喷砂区和吹净区的关键部位贴有硅胶皮，机器坚固好用。机器为分体：（机器主箱体，除尘箱，旋风分离加压罐）

2.喷砂舱内设有1只枪，喷枪内配有8mm大的碳化硼喷嘴，喷枪配用固定枪架，喷砂距离、角度和位置完全可根据用户的产品需要进行调整。

3.本机设有透视窗，可直接观察加工全过程，随时了解加工情况。

   4.此机种是模具或大型较重异型之工件所设计专用机。
   5. 吹砂机工作方式：采用压入式干喷砂工作方式;

   6.吹砂操作方式：人工装卸工件，单人手工喷砂;

7.设置安全开关，当机舱门打开时喷枪不能工作，以确保安全.

8.气源系统配有，进气和喷砂压力表，调压阀可调节喷砂压力大小，都有独立吹灰气枪。采用进口电磁阀控制喷砂气源，使用脚踏开关控制喷枪喷砂关闭。手动喷砂机的操作简单。

1-5、主要技术规格：

主机外形尺寸：    1600*1200*1900mm

主工作舱内尺寸： 1790*1790*1000（mm）

机器照明灯： 220V，32w节能灯4只

电          源： 380V，50HZ

除尘箱外型尺寸:  1000*1000*1600mm（采用多道水膜喷雾过滤，自动循环喷水，环保节能，功率：1.5KW）

   除尘电机： 380V 50HZ 7.5KW 风量约3500 m³/h;

旋风分离加压罐:   直径500mm*高度1900mm

工作转台：       直径：& 1400mm

推车：            1800*1600*1200mm

转台承重：        500公斤

压缩空气源:    压力5-8bar(kg/cm²)

                      流量2-3m³/min

                      干燥压缩空气

   常用磨料: 钢丸,钢丸，金刚砂，玻璃珠等.

适用范围：

模具，铸造件、冲压件、焊接件、热处理件等去氧化皮、残渣、毛光刺的表面处理；以及各种小型及微型工件的里外、除碳化物，磨光去粗，光饰处理，应力解除。

1-6、机器安装：

喷砂机应安置在工作场地平整坚实的地面上，不需要地脚螺丝。
