大型喷砂房配套设计方案

根据贵公司要求综合本公司产品特性，特开发出针对贵公司现有的车间进行搭建3.0mm钢构喷砂房我公司已经现场考察特制定以下几点方案，供贵公司参考。

一项：（适用喷砂玻璃珠/碳钢/钢砂钢丸）：房体外形尺寸：5000mm*3500*3500mm(长宽高)。喷砂房内空尺：3000mm×2800mm×3000mm(长宽高)。

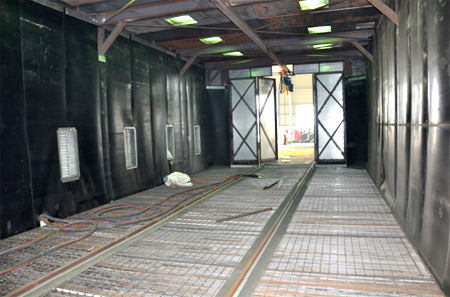

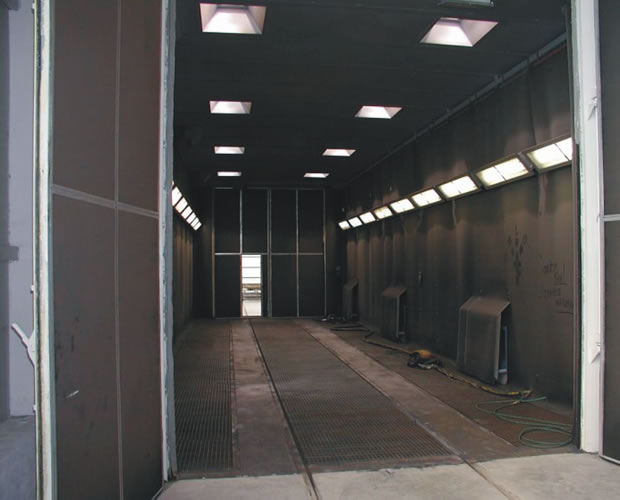

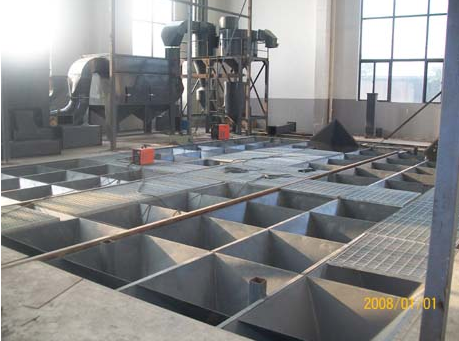

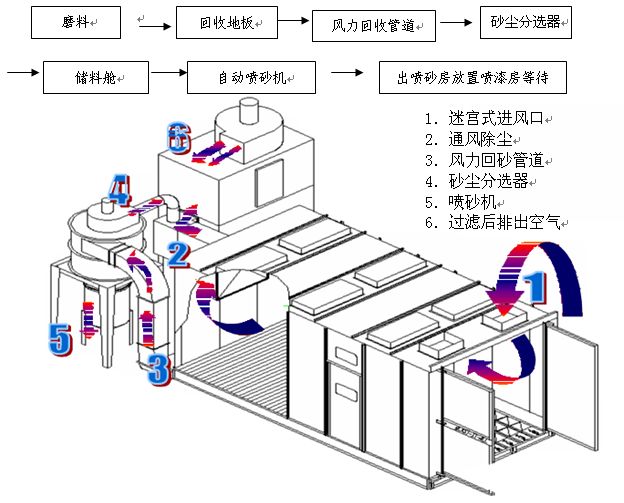

二项：砂料自动循环回收系统，使用槽钢在钢板搭建的喷砂房低，用槽钢焊接六个角。然后再用不锈钢板在喷砂房低下做成12个漏砂斗，漏砂斗上面再平铺上一层不锈钢板过滤网板。漏砂斗每四个斗配置一个螺旋推荐器，漏砂斗成喇叭形状焊接。喷砂房里面喷落掉的玻璃珠通过过滤网板进入漏砂斗内，再由螺旋推荐器，360度旋转推入集砂箱内，再借助除尘箱的风力往旋风分离器内抽，砂料在旋风分离器内进行分离后，砂料就往喷砂机（罐）里流『旋风分离器安装在喷砂机上面』。另外一部分灰尘和杂质物就吸入除尘箱里面再通过脉冲滤芯震动过滤正常排放出。

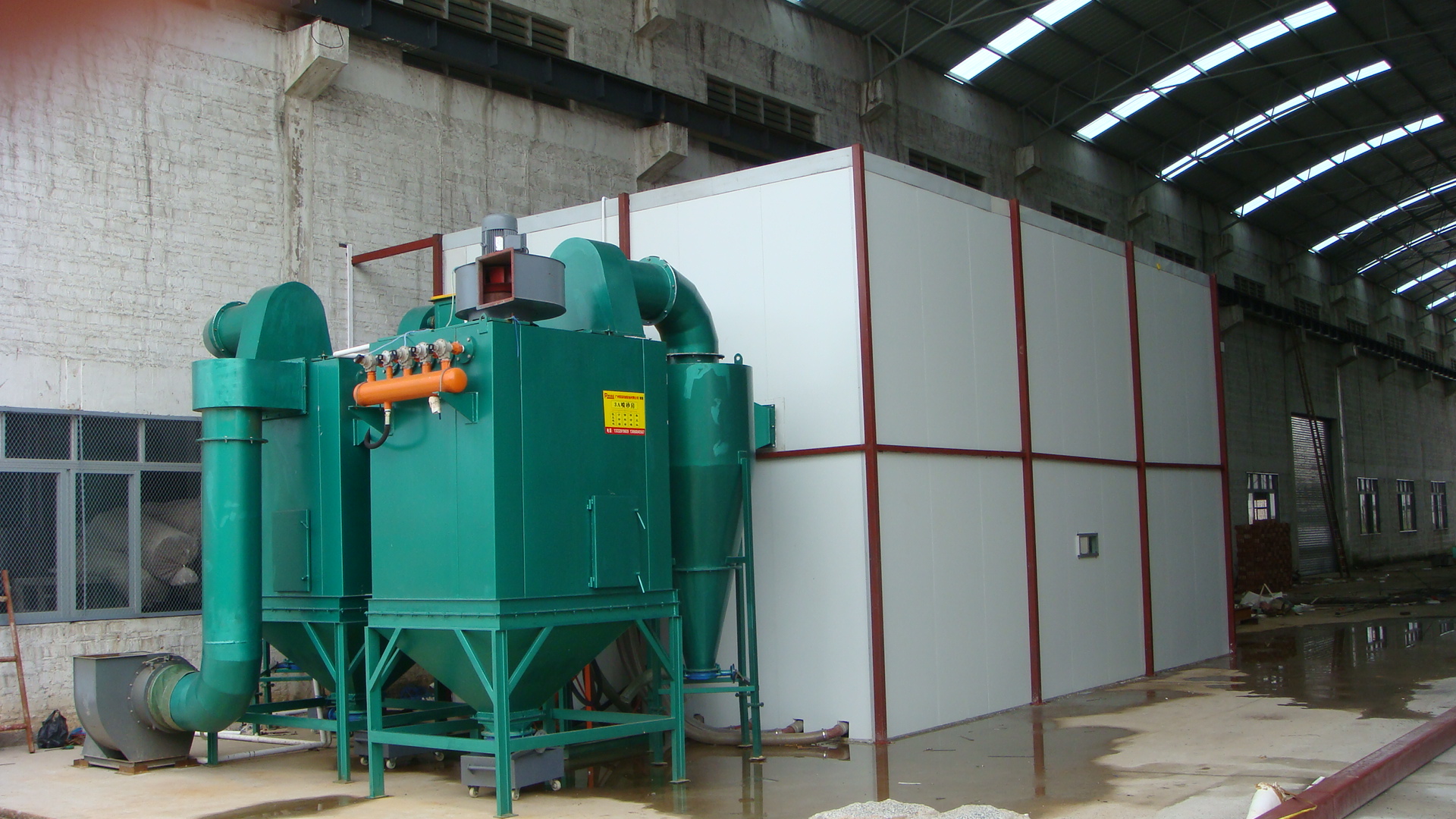

三项：除尘系统：

主体采用2.5mm冷轧钢焊接（外表喷朔，颜色可根据客户要求）

除尘箱外形尺寸: 长1600mm×宽1600mm×高2440mm

除  尘  风  机: 11.5KW   380V   50HZ

滤  桶  ：外径320mm×高600mm×12支

由2条通风尘管道对接除尘箱：

室内主管道：400mm*800mm

室外主管道：600mm*4000mm

除尘系统包括吸、排尘管道、除尘器、风机等，除尘系统的核心是除尘器。

本除尘器采用布袋式结构，采用日本生产的新型材料，其性能特点如下：

过滤材料：100%聚脂纤维，厚度1.0mm

空气渗透率：230m3/m2/h



耐热最高温：60℃

重量：520g/m2



过滤精度：6.8um 10um

过滤阻力：≦55Pa

过滤效率≧99.99%,完全达到国家排放标准。

除尘器的清灰方式是除尘器是否能正常使用的关键技术，（气源不够的情况下可以采用震打方式）

处理风量                     32000m3/h



     过滤方式                     滤芯（脉冲震动式）

     清灰方式                     震打

耐热最高温：60℃

滤筒外径为320mm，高600mm。除尘器的过滤面积有2.2m2，大大减小了除尘器的体积。



排除管道可根据需方车间的设备摆放位置要求连接。可将风口排放出来的气流将管道引入车间外，集尘箱摆放与喷砂房后面成长方形摆放。





四项：分离系统系统：

     采用砂尘循环分离器，从地板回收回来的砂料及粉尘的混合物，它必需经过砂尘分离器将砂料与粉尘分离之后的砂料才能继续循环使用，砂尘分离器分离效果的好坏直接影响喷砂机的喷砂性能及除尘器的过滤性能。

本砂尘分离器采用我公司专门为喷砂系统设计的两级风力分离器，第一级为独特的旋风惯性分离器，第二级为筛网式分离器，它能有效地将回收系统中的砂尘分离，分离后的完整砂料回到喷砂机主机继续循环使用粉尘及碎砂则被送到除尘器中经过滤后储存在除尘器中等待定期清理。节省人工。

分离器外形尺寸：直径800 mm X 高1200mm（喷砂主机连接分离器不高于：2750mm）

容积：             0.3立方

五项：喷砂主机（罐）





机器型号	LQ-108P型开放式喷砂机、移动式喷砂机
电源要求	(气控型)不需要电源。（电控型）220V
装砂量	可装384KG金刚砂1125KG钢砂
可喷时间	装满后可喷20-25分钟左右
气源要求	排气量每分钟达到3.0立方以上【即22KW空压机即可】 本公司也销售不同型号、不同厂家的空压机 压缩空气必须干燥
外形尺寸	直径600mm×高 1450mm
工作舱尺寸	可在喷砂房内或室外使用
最大工件 加工尺寸	无限大，可以配5-40米喷砂管，喷砂罐体带有轮子可以移动。(本机标准配10米)
板材	鞍钢6.0mm厚度的冷轧板焊接
外表颜色	标准型为：■色、如有特殊要求用户可订购其余颜色、发货期需延迟3天
喷砂枪	数量为：1把 喷嘴材质为：进口陶瓷碳化硼 属易损件使用周期约为：400-1000小时 客户可定做多枪型开放式喷砂机
喷砂服	本机配有帆布型专用喷砂防护服1件
砂管	外直径50mm×32mm内径  属易损件 使用周期为：300-900小时 标准型配置砂管8米
气动元件	均采用国内知名企业亚德客公司生产的气动元件 有可靠性高、不易漏气、使用寿命长等
总重量	约为200KG
机 器 特 点	砂阀是喷砂机的重要配件，它的主要作用是控制砂料的开启及关闭、无级调整喷砂时砂流量的大小。砂阀质量的好坏直接影响到喷砂机是否能正常工作，该型喷砂机采用我公司生产的大砂阀，该阀采用美国SCHMIDT公司技术，具有质量可靠、调整方便、维护简单等特点，是世界各国广泛采用的一种结构；该砂阀的开启由气压控制，其动作过程是，当控制口有气压信号时，砂阀的活塞带动阀杆顶起，砂阀开启，通过调整调节帽的位置，就可调节砂阀的开启量，从而控制砂料流量，砂阀的开启量可无级调节，在砂阀中与砂料接触的阀杆和阀套由硬制金碳化钨制作，提高了砂阀的使用寿命。    喷砂枪采用我公司生产的高速喷砂枪，它具有一个文氏的喷管，气流在进入高速喷砂枪的收缩段时，气流开始加速直到高速；当到达文氏管的直段时，气流速度稳定在音速，当气流到达文氏管的扩张段时气流继续加速达到超音速；在文氏管的扩张段有圆颁分布的二次补气孔，因此在超音速阶段，气流急剧膨胀，喷嘴就从次补气吸入大量的辅助空气，将砂料进一步加速；与普通喷砂枪相比，这种喷砂枪的喷砂速度更快，工作效率可提高30%（最高工作效率达到30m2/h），且反冲力较小，操作时省力；该型高速喷砂枪的收缩段、直段和扩张全部由碳化硼制造，工作寿命长；一般一把调整喷枪可使用800-1000小时。





 六项、电控系统

     采用专业工业电箱，控制电器采用：正泰。

四、机器的报价

序号	产品名称	规格	以上介绍	单价	数量	金额，（RMB）
1	房体(带烤粉喷漆）	钢构	1项		1套
2	除尘系统	包含管道，风机。	4项		1套
3	喷砂机	含喷砂管道喷砂服装	3项		套
4	砂料回收分离器	带除尘箱	5项		一套
5	电箱	标准	6项		一套
5	含运费，上门安装不含税额17%增值税票。如需开税另加10%税票钱。
合计人民币：拾万仟佰拾元整。（￥元）含运费，上门安装含税额17%增值税票。如需开税另加8%税票钱。（注：需上门施工：7天）





     b.付款方式

     具体-另签合同。

     c.交期20天制作周期，7天安装周期
