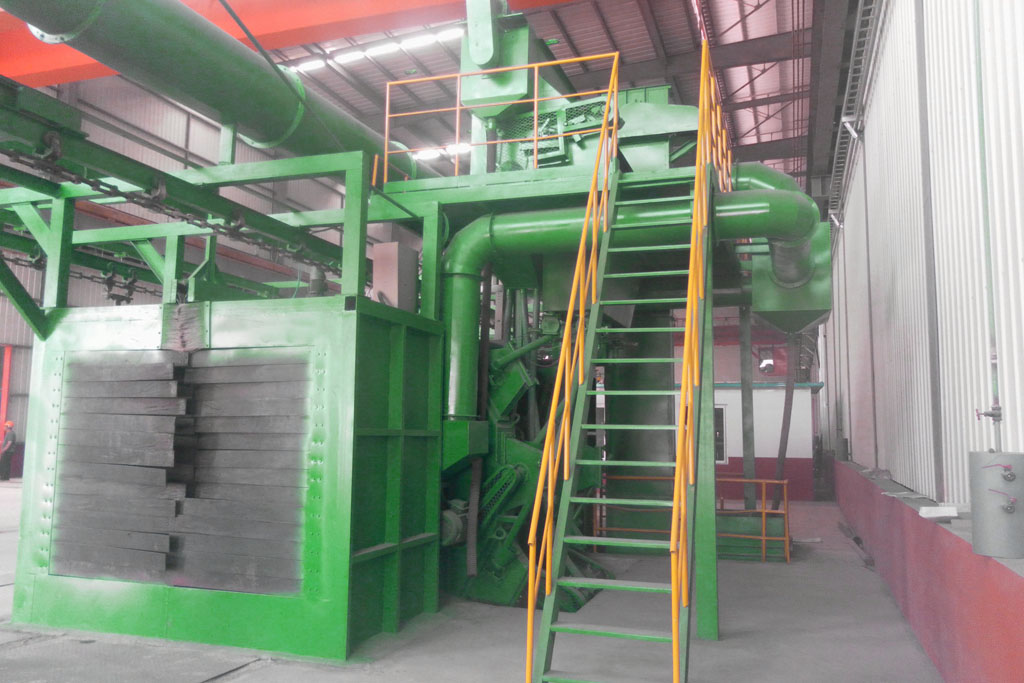

- 通过式抛丸机
- 时间:2013-11-21 15:55来源:本站作者:秩名点击:次
- 热门标签:6213朔料砂，尼龙砂.4公司新春寄语铸钢丸陶瓷珠黑碳化硅
- 通过式抛丸机简介材送进清理机室体内抛射区，其周身各面受到来自不同坐标方位的强力密集弹丸打 击与磨擦，使之其上的氧化皮、锈层及其污物迅速脱落，钢材表面就获得一定粗糙度的光洁表面，在清理室外两边进出口辊道装卸工件。落入钢材上面的弹丸与锈尘，经吹扫装置吹扫，撒落下来的丸尘混合物由回收螺旋输送到室体漏斗、纵横向螺旋输送机汇集于提升机下部，再提升到机器上部的分离器里，分离后的纯净弹丸落入分离器料斗中内，供抛丸循环使用。抛丸清理中产生尘埃，由抽风管送向除尘系统，净化处理后的净气排放到大气中，颗粒状尘埃被捕捉收集。
辊道通过式抛丸机，清理过程中由电气控制的可调速输送辊道将钢结构件或钢1.清理室抛丸机清理室为大容腔板式箱形组焊结构，室体内壁衬有 ZGMn13 耐磨防护板，清理作业在密封的容腔内进行。2.输送辊道分为室内输送辊道和装卸料段输送辊道，室内辊道外套高铬耐磨护套及限位环高铬耐磨护套用于保护辊道，承受弹丸打击，限位环可使工件按预定的位置运行，防止跑偏，造成事故。3.提升机主要由上、下部传动、筒体、皮带、料斗等组成，提升机上下同径带轮采用筋板、轮板与轮毂组焊成多边形结构，以增强磨擦力，避免打滑现象，延长了皮带 使用寿命。提升机罩壳折弯成形，打开提升机中壳上的盖板可维修更换料斗和搭接皮带。打开提升机下壳上的盖板可排除底部弹丸的阻塞。 调整提升机上壳两侧螺栓带动拉板上下移动便可保持提升皮带的松紧度。上下 带轮采用带方座外球面球轴承，受到振动冲击时可自动调整，密封性好。4.分离器螺旋输送器主要由减速电机、螺旋轴、螺旋体壳组成，采用带方座外球面球轴 承，该轴承受到振动冲击时能自动调整，密封性好。5.输丸管本输丸管道具有双重控丸功能，每一闸管上方均设一闸板，分别切断来自分离器的弹丸，便于维修各自的抛丸器；闸板开启大小，可以调节弹丸流量，也可根据清理工件的规格任意组合，开启与关闭闸门数量，以节约能源，减少对机器的磨损，并保证满足生产需要。6.抛丸器采用单圆盘抛丸器，成为当今国内完美无缺的高水平抛丸器。它主要由转动机构、叶轮、罩壳、定向套、分丸轮、护板等组成，其中叶轮采用 Cr40 材质 由锻造而成，叶片、定向套、分丸轮及护板均采用高铬.7.吹扫装置本装置采用高压风机，并在室体内辅室部分设有不同角度的多组弹性吹嘴，对 工件表面余留的弹丸进行吹扫清理。8.进出口密封工件进出口密封装置，均采用橡胶弹簧钢板制成，为防止在抛丸时，弹丸飞溅出清理室外，在工件进出口处各设多道加强密封，其特点为弹性强、寿命长、密封效果俱佳。9.除尘系统布袋式除尘器主要由袋式除尘器和风机、除尘管道等一起组成除尘系统。除尘效率可达 99.5 ％10.电气控制 系统采用常规控制实现对全机的控制，采用国内外生产的优质电器元件，具有 可靠性高及维修方便等优点，主电路由小型断路器和热继电器实现对各电机的短路、缺相、过载保护。并设有多处急停开关，方便紧急关机，防止事故扩大。 在清理室及清扫室的各个检修门上设有安全保护开关，当任何一个检修门打开后，抛丸器不能启动。设备组成及结构特点: 通过式抛丸清理机为通过式清理设备，由抛丸清理室、提升机，分离器、螺旋输送器、两个抛丸器总成、弹丸控制系统、吊钩行走轨道、吊钩系统、自转装置、 地基、除尘系统及电气控制部分等组成。1.抛丸清理室抛丸清理室由室壳和护板等组成。除尘口设置在后侧壁上。抛丸清理室壳体为钢板、型钢焊接结构，是对工件进行抛丸清理的密封、宽敞的操作空间。抛丸清理室的一侧壁上装有 2 套 Q034 型抛丸器总成，保证对被清理工件进行全面的抛丸清理。室体内受抛丸器直接抛射的区域衬有厚度为 δ12 的 ZGMn13，其它区域采用 65Mn 板防护。护板均用防护螺帽压紧，便于必要时拆装更换。室体下部由钢板围成斜边形成漏斗，以使弹丸流入底部的螺旋输送器中。该钢板上也铺以护板进行防护。在螺旋输送器的上方，铺有钢漏板，漏板的上方又铺耐磨橡胶板。使用时，耐磨橡胶板应铺在抛丸器的正前方，以保护下面的钢漏 板，延长其使用寿命。本机标准型配置为人工手动开关门方式。本机设计为对开门形式,大门内侧铺以耐磨橡胶护板，采用钢压板并用六角特制螺母压紧；四周粘有泡沫橡胶胶条，对大门四周进行有效密封；下方设有收丸槽，将开门时带出的小部分弹丸收入室体内，防止弹丸落到地面上使人滑倒受伤。在大门的门轴上设有油杯，以便对大门活页内的轴承定期润滑。2.抛丸器 抛丸器主要由叶轮、叶片、分丸轮、定向套、罩壳、护板、主轴、进丸管等部组成。 本机所用 Q034 型悬臂离心式抛丸器具有高效、安装维修方便、占用空间小、能进行左右旋转等优点。叶片在迅速旋转的过程中，靠离心力的作用固定，不需任何固定装夹具。拆卸叶片时，只须轻击叶片外端便可将叶片卸下，拆卸八片叶片只须 10-20 分钟。另外，本系列抛丸器还能在拆卸叶片的同时检查分丸轮及定向套的磨损情况。另外抛丸器的主轴是安装在罩壳上，而罩壳上固定主轴及定向套 的孔是一次性加工的，从而减少了分丸轮对弹丸的磨擦和将定向套挤裂的现象，同时也大大提高了抛丸效率。定向套在使用过程中，应经常检查矩形窗口的磨损 情况，当窗口磨损 5 毫米左右后，须后转 5 毫米左右（按叶轮旋转方向），当窗口损耗 15 毫米以上时应更换，否则弹丸的径向散射角将按比例增大，以致加 快护板的磨损和降低清理效率。3.斗室提升机斗式提升机由摆线针轮减速机及机座、上下滚筒、输送胶带、料斗、封闭料筒和涨紧装置组成。斗式提升机的下端进料口与螺旋输送器相连，上端出料口与丸砂分离器相连。提升机罩壳采用焊接结构，外形美观、刚性好。提升机罩壳上设有检修门，可维修及更换料斗。打开下罩壳上的门盖，可以维修下部传动，排除其底部弹丸堵塞.本机采用平皮带转动。工作时，固定在输送胶带上的料斗将提升机底部的丸料刮起，然后在提升机电机的驱动下，将丸料提升至提升机顶部，最后靠离心重力方式落料，将丸料输入丸砂分离.同时提升机设有一套涨紧装置。当使用一段时间皮带松弛时，可以通过调节提升机上部两侧的调整螺栓来涨紧皮带。调整范围为 100 毫米，调整时应注意使两端的调节量一致.4.丸砂分离器本机采用先进的满帘幕式丸砂分离器。分离器由分离器螺旋、滚筒筛、丸料仓等组成。在丸砂分离器的漏斗处设有加料口，用来向设备补充新弹丸。从斗式提升机流入的丸砂混合物，由分离器螺旋送至滚筒筛中。滚筒筛设有内、外螺旋片。工作时，内螺旋片将砂块等大颗粒杂物动送至排渣口排出。过筛后的丸、砂及粉尘混合物由滚筒筛外螺旋片推送，并且使其沿分离器全长均匀布料，然后丸料通过分离器重锤的调节，呈流幕状态均匀流至分离器底部。此时，分离器风机通过分离器抽风孔抽风。利用重力风选原理，将弹丸和金属氧化皮碎片、破碎弹丸、粉尘有效分离，大颗粒废料从分离器丸料溢流口流出，细小丸料、粉尘从废料出口流出，弹丸进入丸料仓进行循环.
