抛丸机工艺应用及工作原理

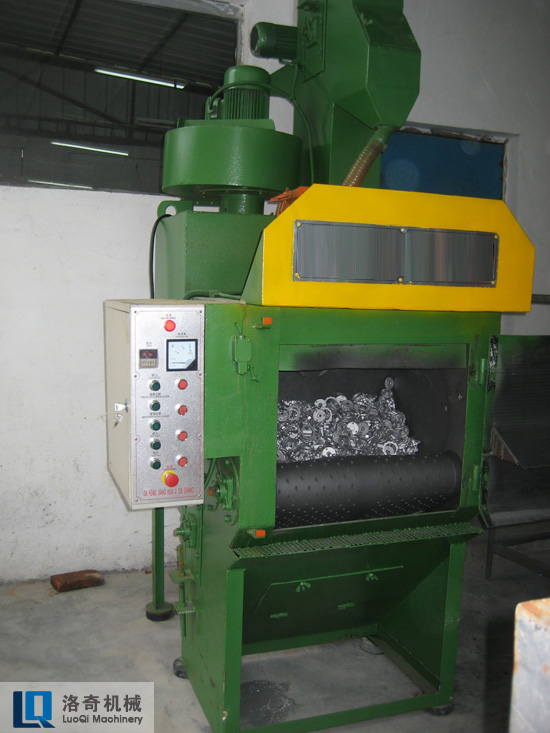

抛丸机(Shot Blasting Machine)，利用抛丸器抛出的高速弹丸清理或强化铸件表面的铸造设备。抛丸机能同时对铸件进行落砂﹑除芯和清理等处理工序。
金属表面机械处理技术介绍——抛丸机篇
将钢铁丸送至高速旋转的圆盘上，利用离心力的作用，使高速抛出的钢丸撞击零件表面，达到光饰的目的，这种工艺叫抛丸。用压缩空气将钢丸或玻璃丸喷到零件上，以去除氧化皮及其他污物的工艺过程叫喷丸。这两种工艺都能使零件表面产生压应力，而且没有含硅粉末，对环境污染小。 抛丸机的主要用途如下：
①使零件表面产生压应力，可提高它们的疲劳强度及抗拉应力腐蚀的能力；
②对扭曲的薄壁零件进行校正；
③代替一般的冷、热成型工艺，对大型薄壁铝制零件进行成型加工，不仅可避免零件表面有残余拉应力，而且可获得对零件有利的压应力。


应注意的是：经喷丸或抛丸处理过的零件的使用温度不能太高，否则压应力在高温下会自动消失，因而失去预期的效果。它们的使用温度由零件的材质决定，对于一般

钢铁零件约为
1.1钢丸的种类

（1）钢铁丸
钢铁丸的硬度一般是HRC40～50，加工硬金属，可将硬度提高到HRC57～62。它们的韧性较好，使用寿命是铸铁丸的几倍，应用广泛。

（2）铸铁丸
铸铁丸的硬度为HRC58～65，很脆，非常容易破碎，寿命短，应用不广泛。主要用于要求喷丸强度很高的地方。

（3）玻璃丸
玻璃丸的硬度比前两种丸低，主要用于不锈钢、钛、铝、镁及其他不允许铁质污染的情况。也可在钢铁喷丸后作第二次处理时用，以除去铁质污染，并降低零件表面的粗糙度。
